- 產品名稱：HJ41系列法蘭式流量計
- 瀏覽：
- 添加時間：2016-05-07 11:07:30
- 推薦度：
一、產品概述
HJ41金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量測量?jī)x表。它具有體積小，檢測范圍大，使用方便等特點。它可用來測量液體、氣體以及蒸汽的流
量，特別適宜低流速小流量的介質流量測量。
HJ41系列智能金屬管浮子流量計有就地顯示型和智能遠傳型，帶有指針顯示瞬間／累積流量液晶顯示，上、下限報警輸出，累積脈沖輸出，批次控制，標準的二線制4-20mA電流輸出等多種形式，為用戶使用提供了非常廣闊的選擇空間。另外該儀表采用MotoroIa公司xj****的微處理中央芯片及高質量工業化組件，保證了流量計在各種應用場所的優良性能。
二、結構原理
1.結構
HJ41系列金屬管浮子流量計主要由兩大部分組成：測量管和指示器。測量管包括錐管或孔板、導向器、止動器、浮子等部件，指示器包括磁隨動系統、指針、刻盤、線路等組件。
2.工作原理
被測介質自下而上流經測量管，浮子上下端產生差壓形成上升力，當浮子所受上升力大于浸在流流體中浮子重量，浮子便上升，環隙面積隨之增大，環隙處流體流速迅速下降，浮子上下端差壓降低，作用于浮子的上升力隨著減小，直到上升力與浸在流體中浮子重量平衡時，浮子便穩定在某一位置，浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。
a、對于就地型，由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時流量大小。
b、對于智能型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動傳感磁鋼及指針，通過一個磁傳感器將磁場變化轉化成電信號，經A／D變換，數字濾波，溫度補償，微處理器處理，D／A輸出，LCD液晶顯示，來顯示出瞬時流量及累積流量大小。
三、主要特點
▲適用于*********和低流速介質流量測量
▲工作可靠，維護量小，壽命長
▲對于直管段要求不高
▲較寬的流量比10:1
▲雙行大液晶顯示，可選現場瞬時／累計流量顯示，可帶背光
▲單軸靈敏指示
▲非接觸磁耦合傳動
▲全金屬結構，適于高溫、高壓和強腐蝕性介質
▲可用于易燃、易爆危險場合
▲可選二線制、電池、交流供電方式
▲多參數標定功能
▲帶有數據恢復，數據備份及掉電保護功能
四，技術參數
▲測量范圍：水(20°C)1～200000 1／h空氣(20°C，0.1013MPa)0.03～4000m3／h參見流量表，特殊流量可訂制
▲量程比：標準型10:1特殊型20:1
▲精度：標準型1.5級特殊型1.0級
▲壓力等級：標準型：DNl5-DN50 4.0MPa DN80-DN200 1.6MPa特殊型：DNl5-DN50 25MPa DN80-DN200 16MPa夾套的壓力等級為1.6MPa特殊型在選型和訂貨前應與工廠協商
▲壓力損失：7kPa～70kPa
▲介質溫度：標準型：-80°C～+200°C：PTFE：高溫型：***高可達400°C
▲介質粘度：DNl5：η<5mPa.s(F15.1-F15.3) η<30mPa.s(F15.4-F15.8)DN25：η<250mPFa.sDN50-DNl50：η<300mPa.s
▲環境溫度：液晶型-30°C～+85°C指針型-40°C～+120°C
▲連接形式：標準型：DIN2501標準法蘭
▲電纜接口：M20 ×1.5
▲供電電源：標準型：24VDC二線制4～20mA交流型：85～265VAC 50HZ電池型：3.6V@4AH鋰電池
▲報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出(***大100mA@30VDC內部阻抗100歐)特殊型：繼電器輸出(觸點容量***大5A@250VAC)
▲脈沖輸出：累積脈沖輸出，***小間隔50毫秒
▲液晶顯示：瞬時流量顯示數值范圍：0-50000累計流量顯示值范圍：0-99999999
▲防護等級：IP65
▲防爆標志：本安型iaIICT6隔爆型dIICT6

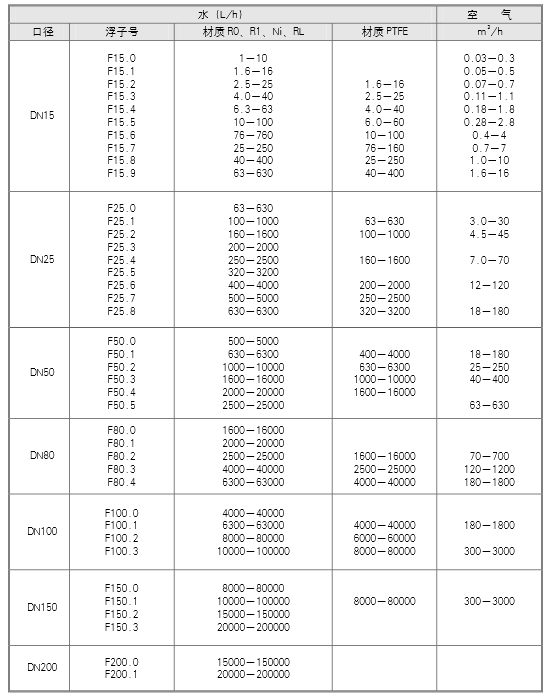

五、流量表
